超聲波探傷儀

產品型號
YP-CTS1
產品價格
8500元
咨詢立享優惠
【產品簡介】探測范圍：0-6000mm，聲速：1000-10000m/s，支持?jǐn)?shù)據導出，垂直線性誤差：≤4%

產品詳情

產品概述：

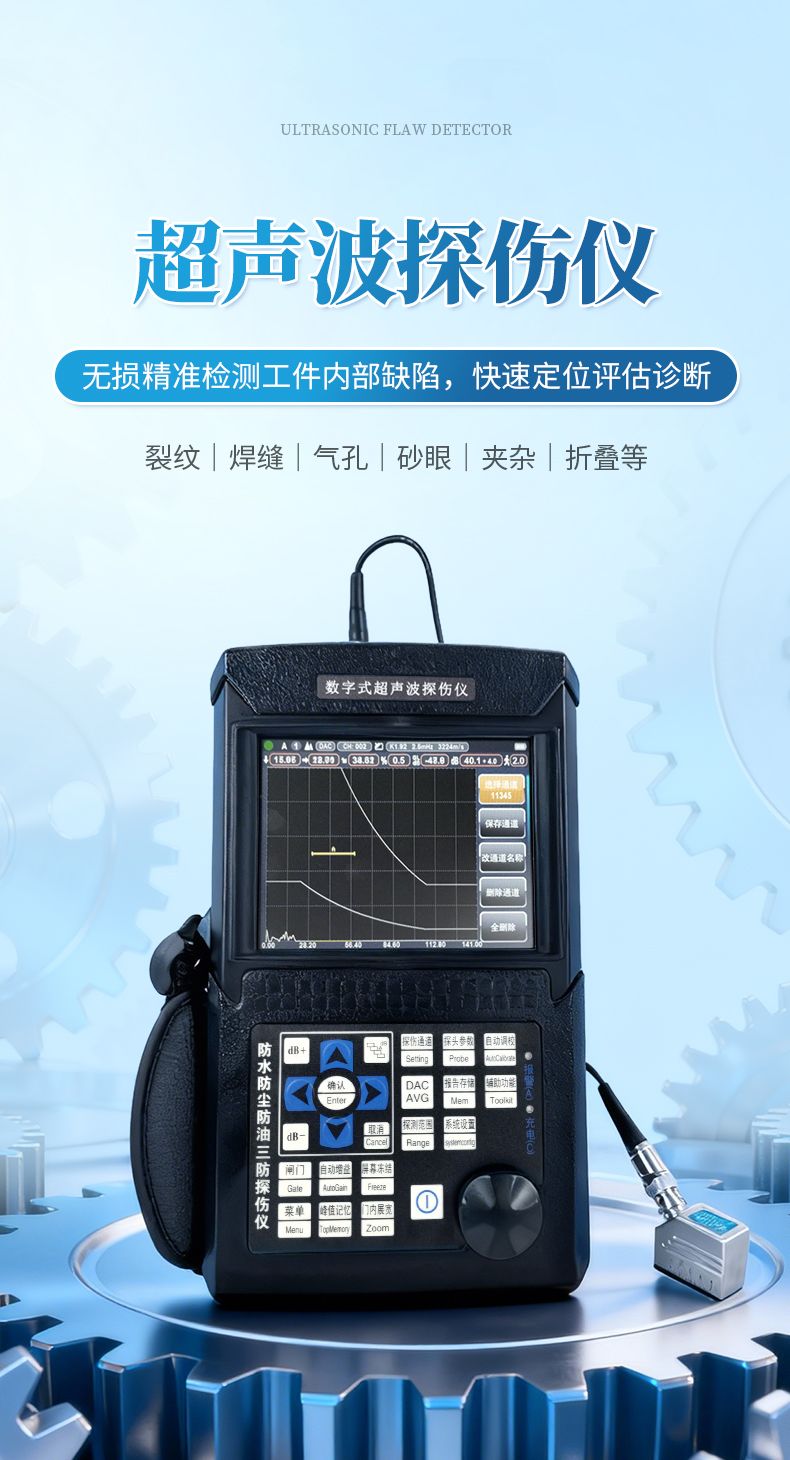

   CTS1數字超聲波探傷儀能夠便捷、準確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的儀器。

主要功能：

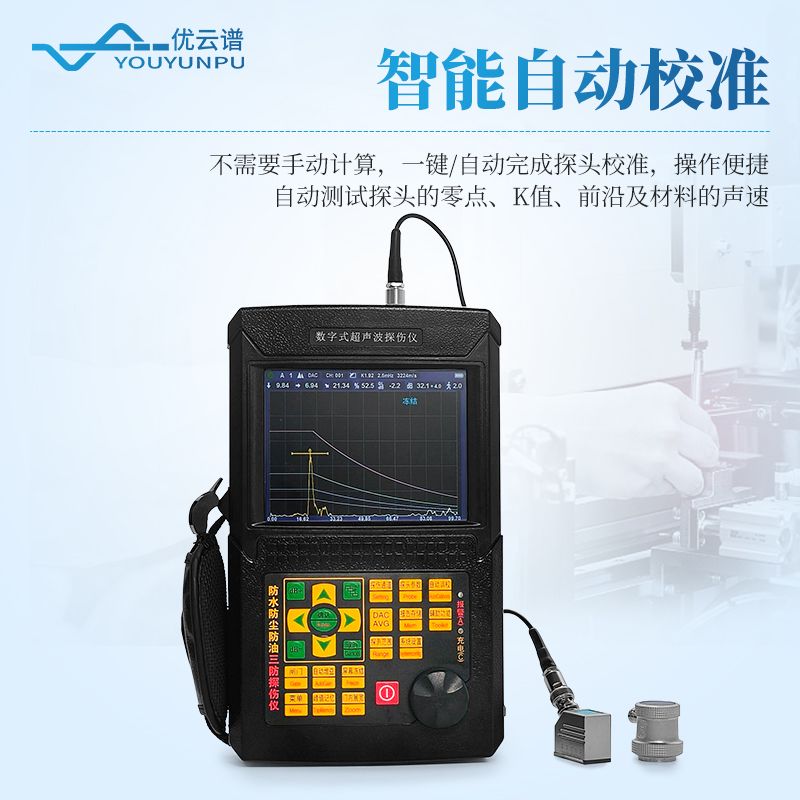

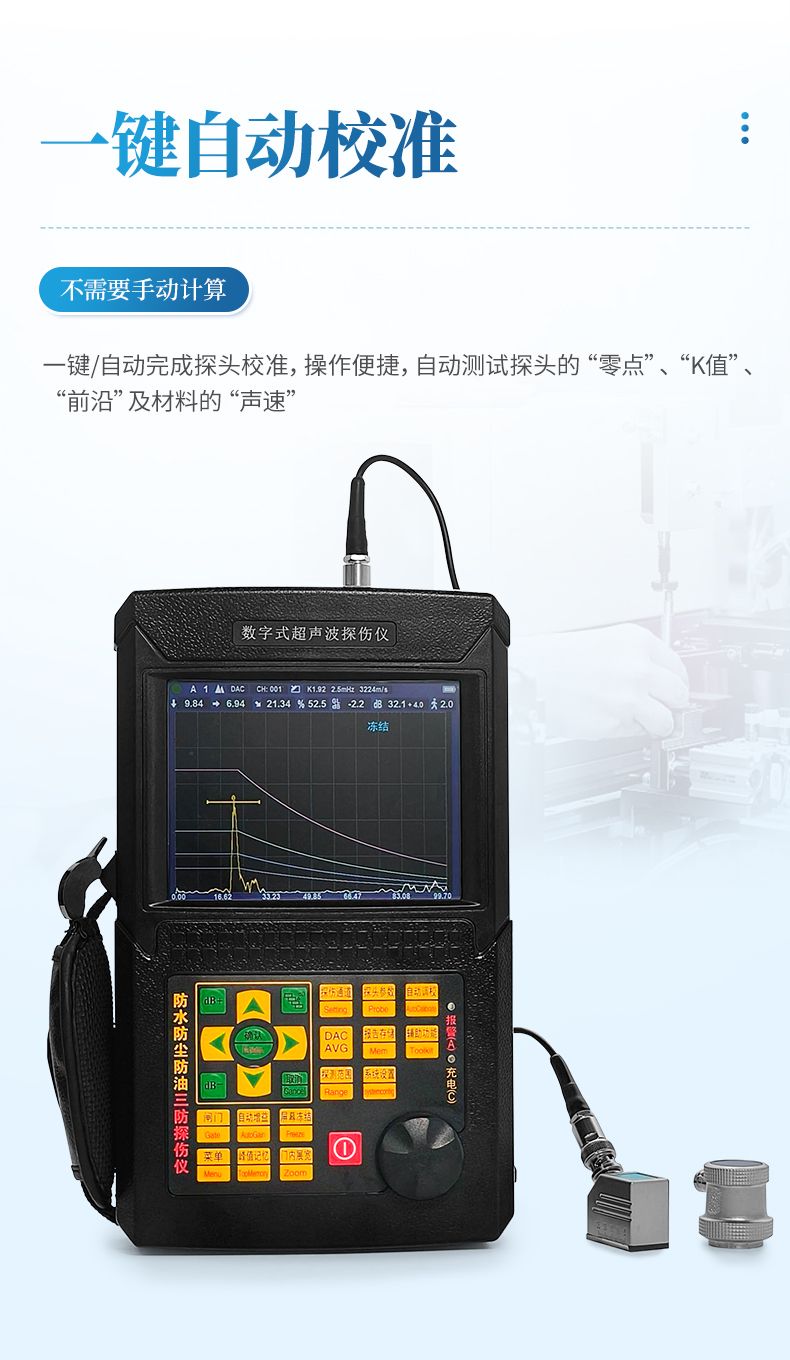

1、自動校準探頭，不需要手動計算；

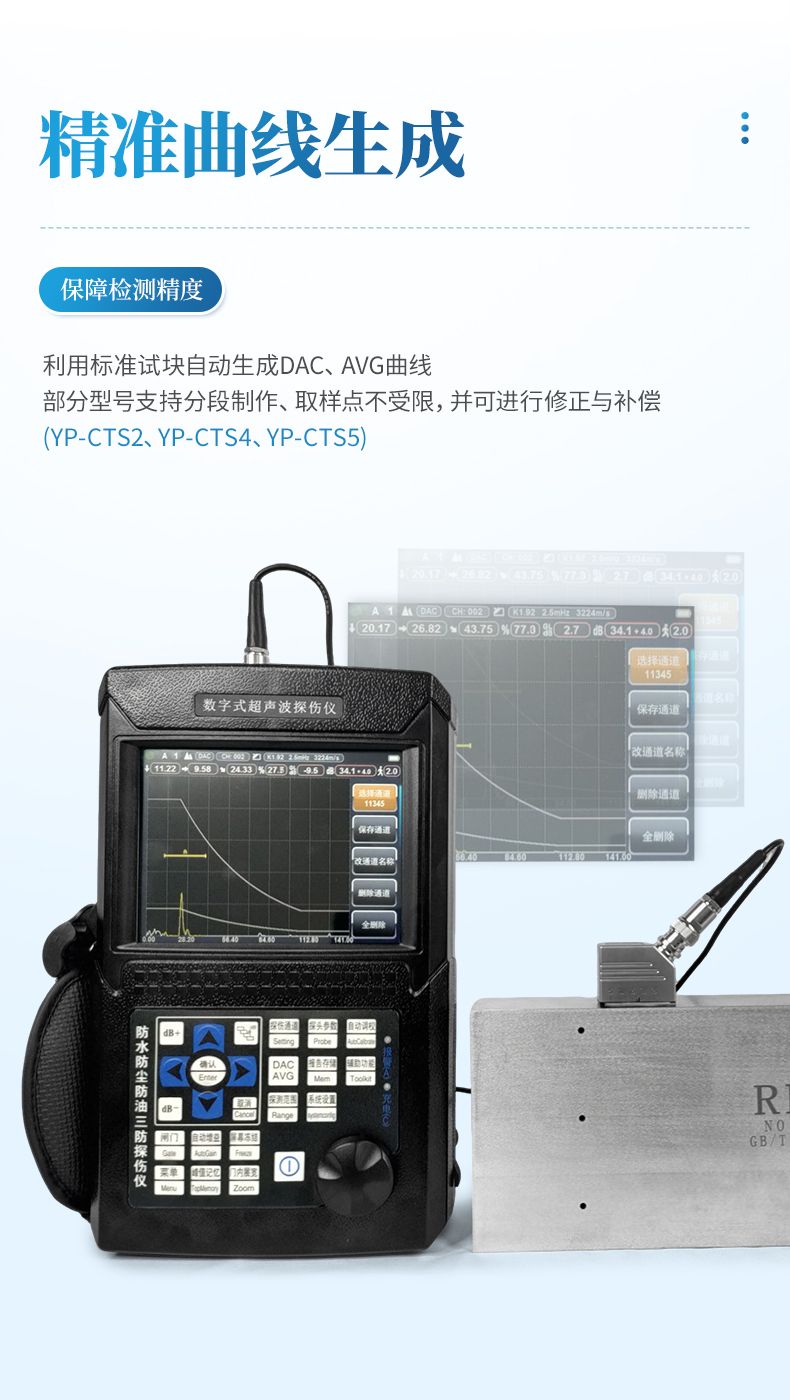

2、利用標準試塊自動生成DAC、AVG曲線；

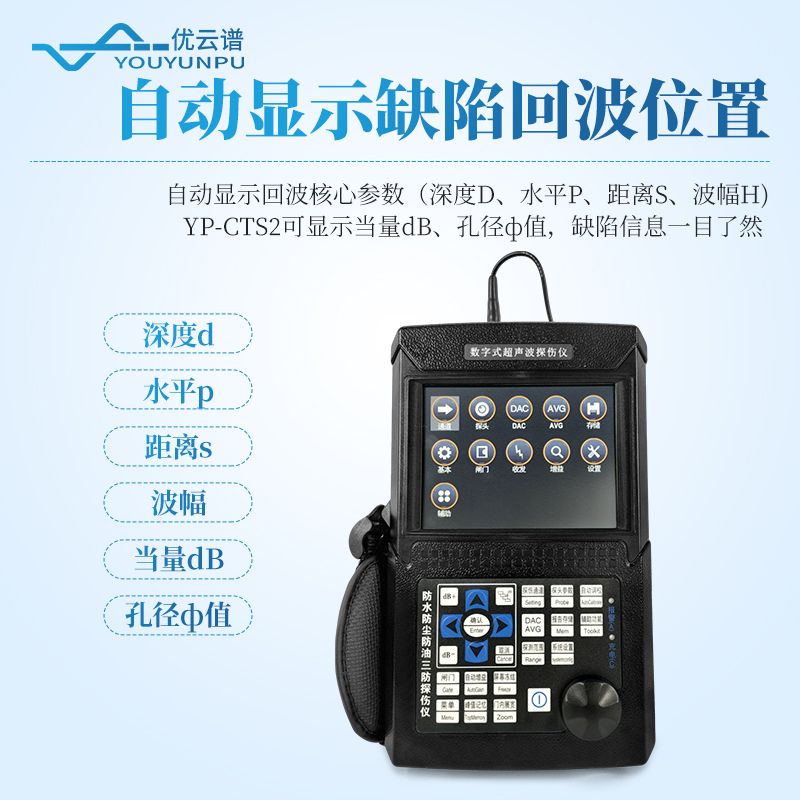

3、自動顯示回波相關參數（深度D、水平P、距離S、波幅H）；

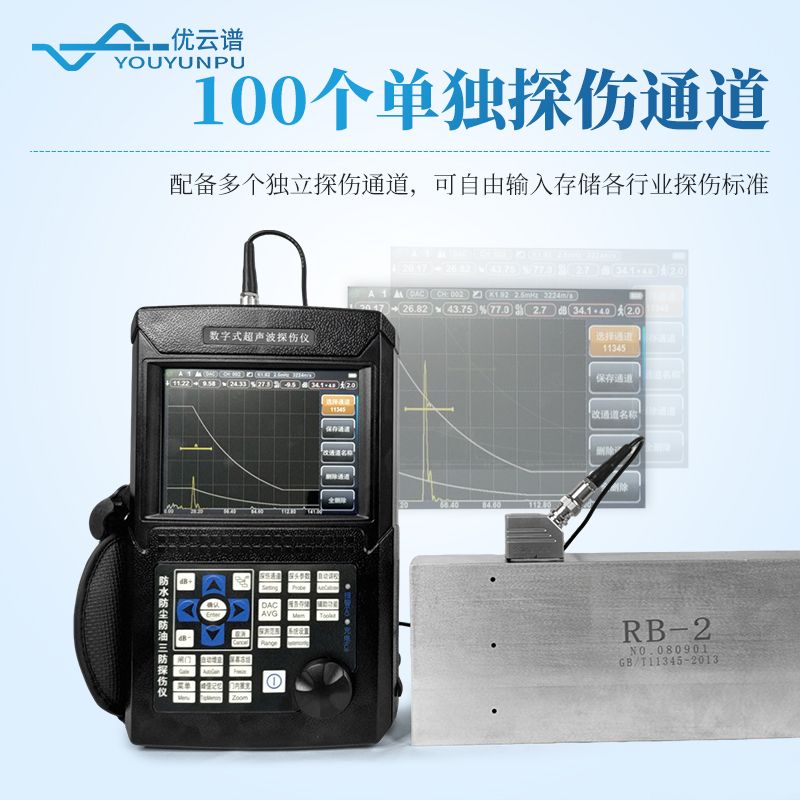

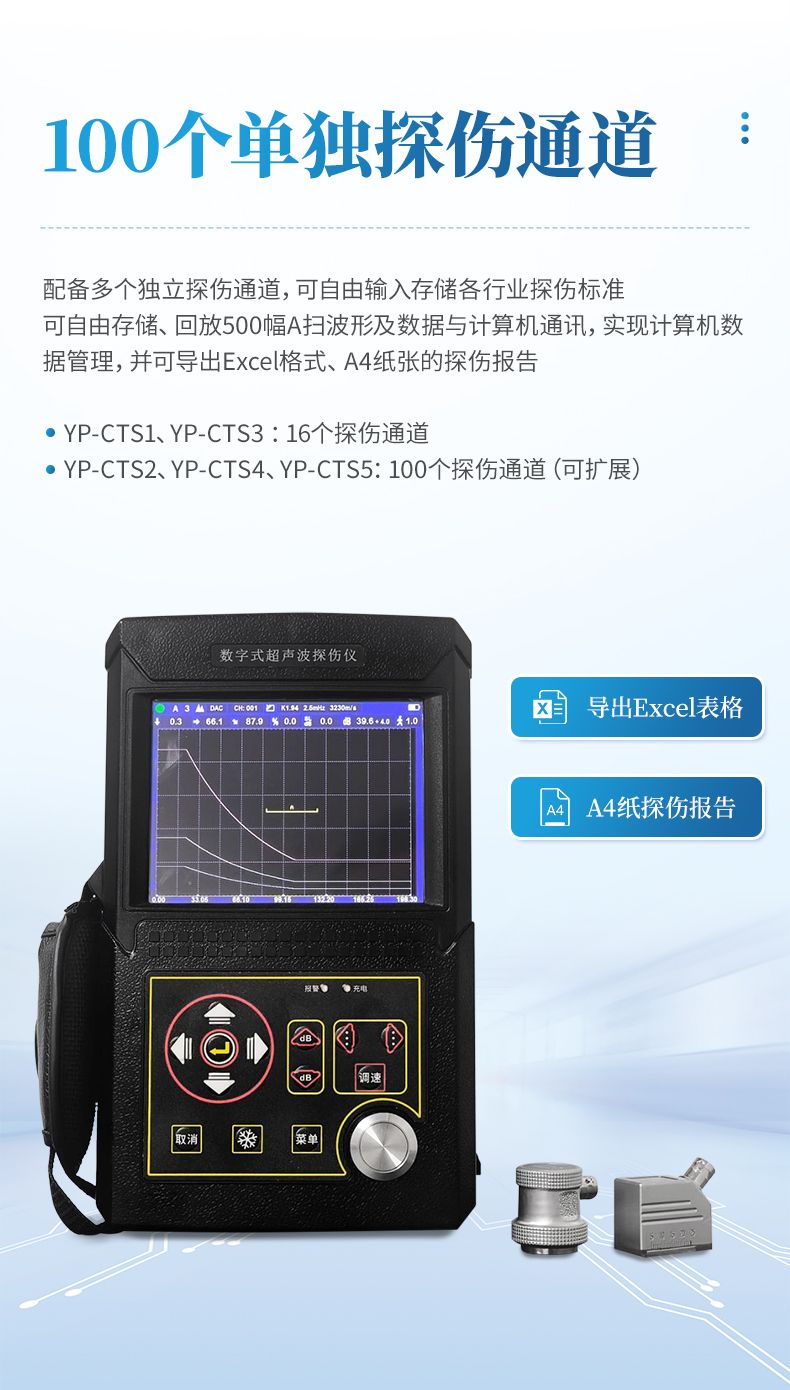

4、16個探傷通道，可自由輸入并存儲任意行業的探傷標準；

5、可存儲980幅A掃圖像；

6、四種（I、V、U、X型）焊縫類型圖示功能，直觀判斷反射位置；

7、自動計算缺陷當量φ值；

8、高采樣率，低噪聲；

9、兩種探頭方式：?jiǎn)尉А㈦p晶；

10、回波抑制功能并有警示燈提示。

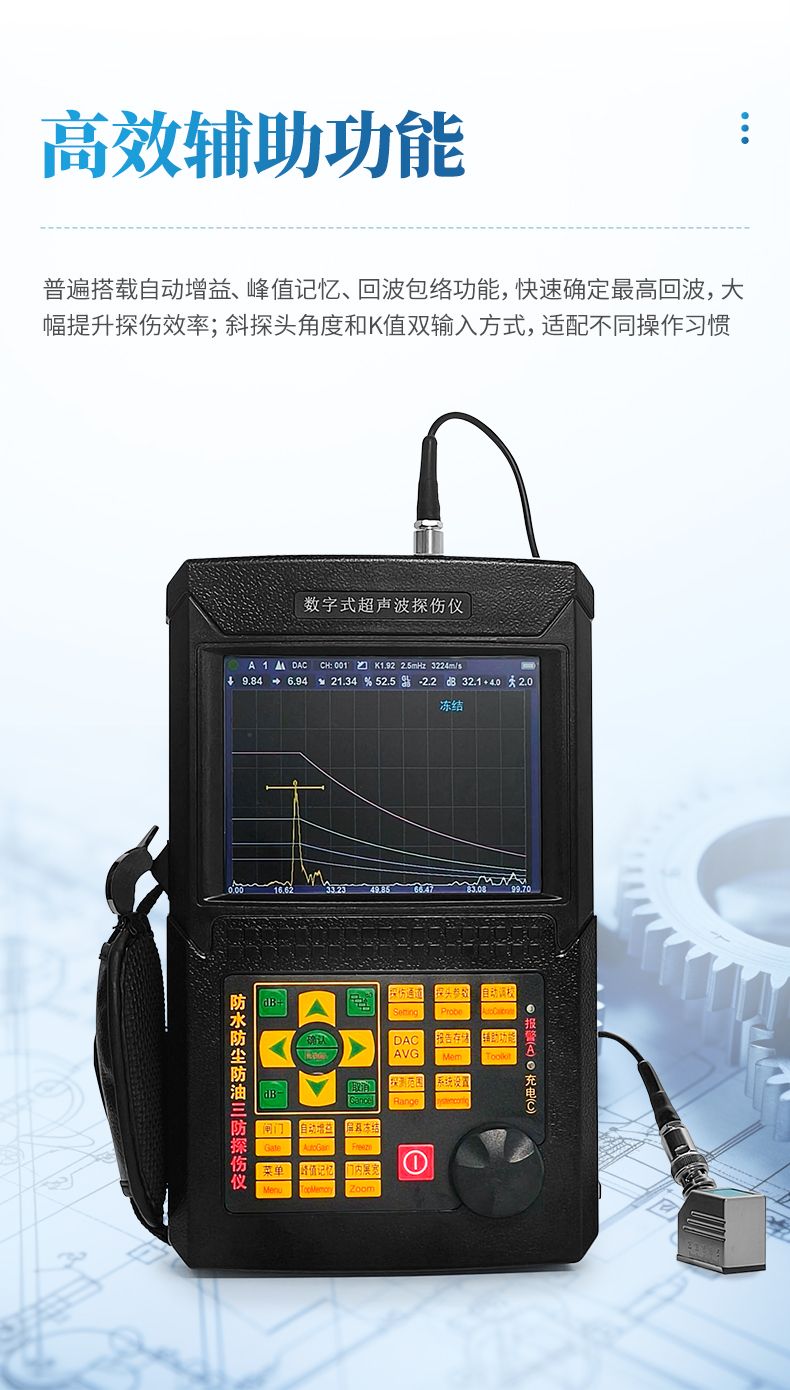

輔助功能：

1、閘門聲光報警。

2、自動增益功能提升探傷效率；

3、斜探頭角度和K值兩種輸入方式；

4、峰值記憶和回波包絡快速確定最高回波；

5、USB接口連接PC端進行數據傳輸，自動生成探傷報告；

產品特點：

1、按鍵簡潔，操作簡單；

2、大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。

技術參數：

項目技術數據
掃描范圍0～6000
垂直線性誤差≦4%
水平線性誤差≦0.1%
探傷靈敏度余量≧60dB（深200mmφ2平底孔）
動態范圍≧32dB
分辨率≧34dB
頻率范圍（MHz）0.5～20
增益調節（dB）0～110
材料聲速（m/s）1000～9999
回波抑制0～80%
工作溫度（℃）-27～70
外形尺寸240*160*40
重量（Kg）1.3
選配探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜

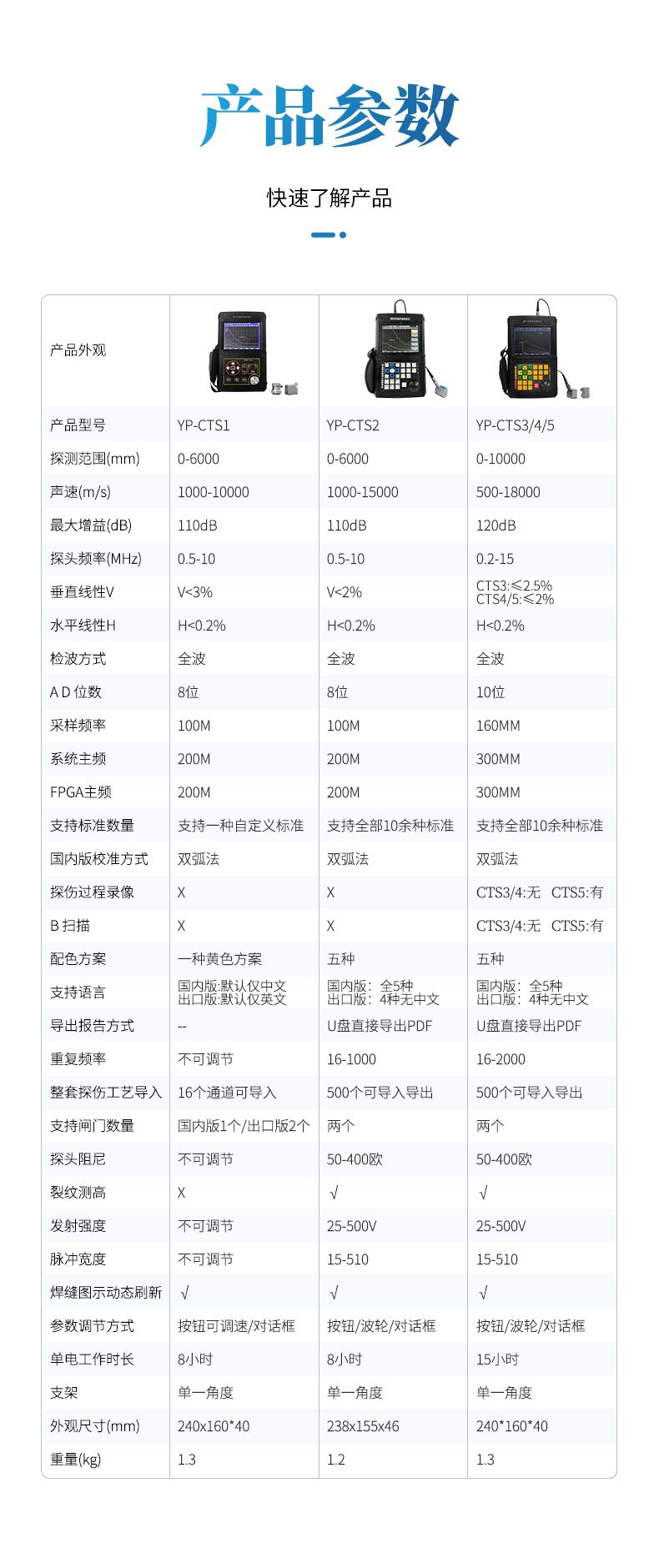

型號區別：

型號CTS1CTS2CTS升級系列
探測范圍0-60000-60000-10000
聲速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探頭頻率(MHz)0.5-100.5-100.2-15
垂直線性V
水平線性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
檢波方式全波全波全波
A D 位 數8位8位10位
采樣頻率100M100M160M
系統主頻200M200M300M
FPGA主頻200M200M300M
支持標準數量只支持一種自定義標準支持全部10余種標準支持全部10余種標準
國內版校準方式雙弧法雙弧法雙弧法
探傷過程錄像××無限時
B 掃描××√
配色方案一種黃色方案五種五種
支持語言國內版：默認僅中文
出口版：默認僅英文		國內版：全5種
出口版：4種無中文		國內版：全5種
出口版：4種無中文
導出報告方式
U盤直接導出PDFU盤直接導出PDF
重復頻率不可調節16-100016-2000
整套探傷工藝導入16個通道可導入導出500個可導入導出500個可導入導出
支持閘門數量國內版1個/出口版2個兩個兩個
探頭阻尼不可調節50-400歐50-400歐
裂紋測高×√√
發射強度不可調節25-500V25-500V
脈沖寬度不可調節15-51015-510
焊縫圖示動態刷新√√√
參數調節方式按鈕可調速/對話框按鈕/波輪/對話框按鈕/波輪/對話框
單電工作時長8小時8小時15小時
支架單一角度單一角度單一角度
外觀尺寸240*160*40238×155×46240*160*40
重量1.31.21.3

標準配置：

主機1臺
直探頭1支
斜探頭1支
電源適配器1個
PC通訊軟件1份
BNC電纜1根
